项目简介
国家开发银行数据中心位于北京稻香湖地区，项目总投资为20亿人民币左右，建筑总面积为25万平方米，包括数据中心大楼，办公大楼，配套大楼等6幢高层建筑。
作为中国大陆的银行之一，为中国政府对外，对内的投资的唯一窗口，总资产为10万亿人民币。

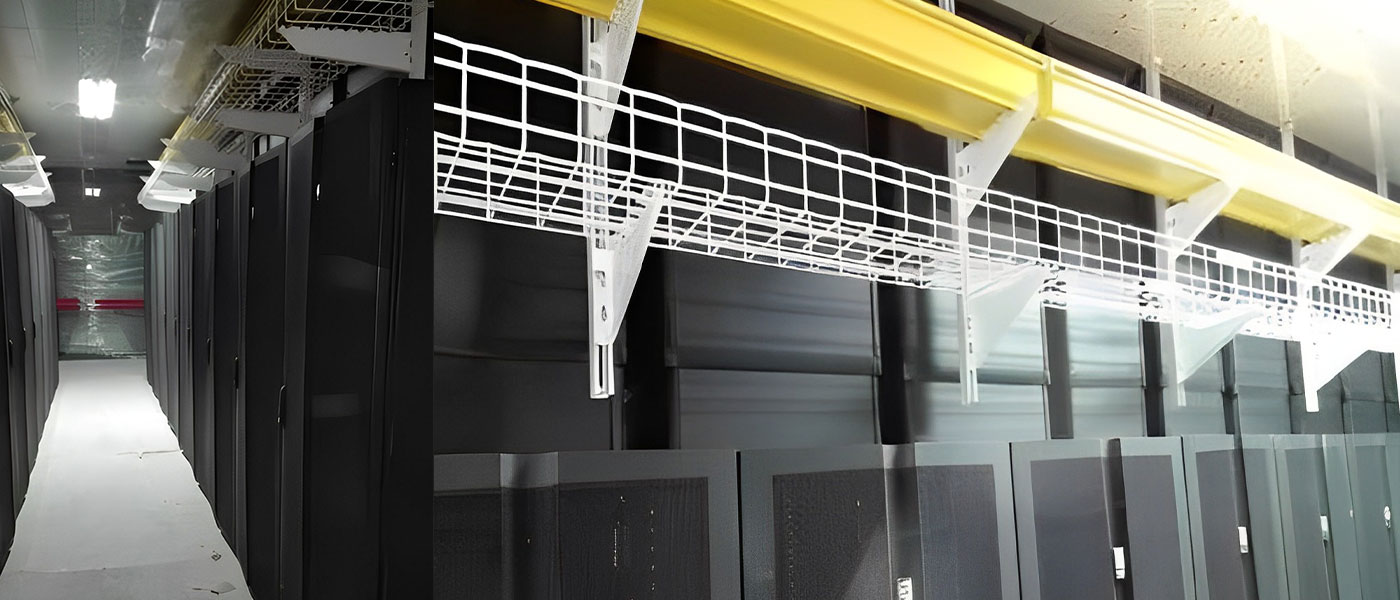

数据中心采用机房模块化设计，每个模块面积为500-600平方米，机柜数量约为170个左右，服务器机柜单机柜密度从6KW-30KW不等，机房采用高架地板下送风的方式，机房采用母线排的强电供电模式，机房弱电桥架为多层结构，分别含网格桥架和光纤槽道。
整个数据中心分布6个楼面，每个3个模块，共计18个模块，每个模块含170台机柜左右，共计3,000台机柜左右，单个模块密度从500KW – 1700KW不等，第一期投产3个模块，每个模块170台机柜左右，共计500台机柜。
需求分析
长：26米，宽： 17米，空调机房宽度：6米，高架地板高度：900mm，地板到吊顶： 3米，吊顶到天花: 900mm。

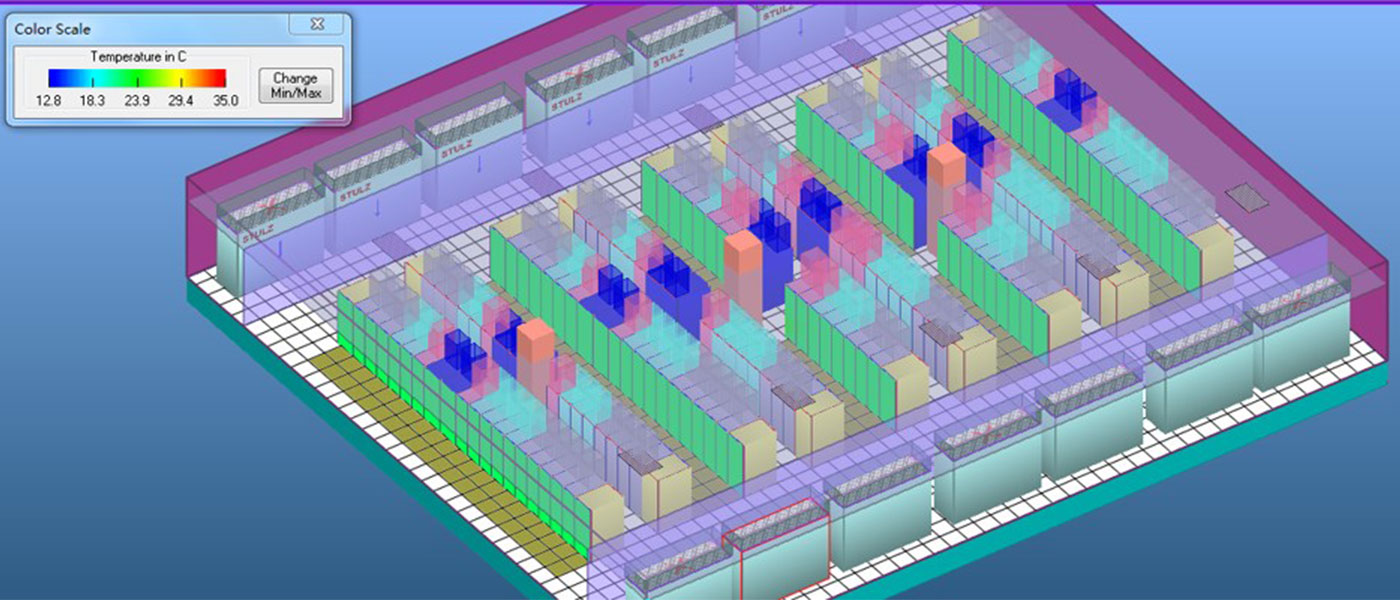

机房密度：
61台6KW= 366KW，散热风量为91,935CMH，浅灰色机柜；
50台12KW = 600KW，散热风量为109,609CMh，浅蓝色机柜；
25台30Kw = 750KW， 散热风量为100,475CMh，粉红色机柜 ；
18台强电列头机柜 1Kw= 18Kw, 散热风量为4,823CMH；
18台网络列头机柜1KW=18KW，散热风量为4,823CMH，深蓝色机柜。
单台送风风量为44000CMH Stulz机房空调数量共计14台，开了8台，6台备用；
单台风机功率为3.5KW；
空调设定的送风温度为20 ℃；
冷冻水温度为12℃/18℃，送回风温度要求：18±2/28±2 ℃；
8台空调送风风量共计：352,000CMH，大于散热需求风量311,665CMH；
送风风量和需求风量对比多出12%。
解决方案
机柜深度： 选用1200mm深度的机柜；
高架地板600 x 600对齐，正好前后两块地板；
刀片机深度约为700mm，去除理线和PDU，后部深度约为400mm.风速为2600/3600/0.6/0.4=3.1米/秒；
烟囱尺寸为600mm x 600mm，当风速为3米/秒时，每小时出风风量为0.6 x 0.6 x 3 X 3600 = 3888CMH；
机房天花吊顶为密封，不能采用微孔板；
天花吊顶内部不采用；回风管，由于高密度的回风风量，回风管尺寸不能满足回风风量的需求；
天花吊顶可不处理隔热，热辐射比较小；
天花吊顶高度越高越好；
天花负压无需管理，空调机回风处的负压大，在900mm高的天花吊顶内部，不存在回风不畅的问题；
机房应施封堵，以形成机房正压。
